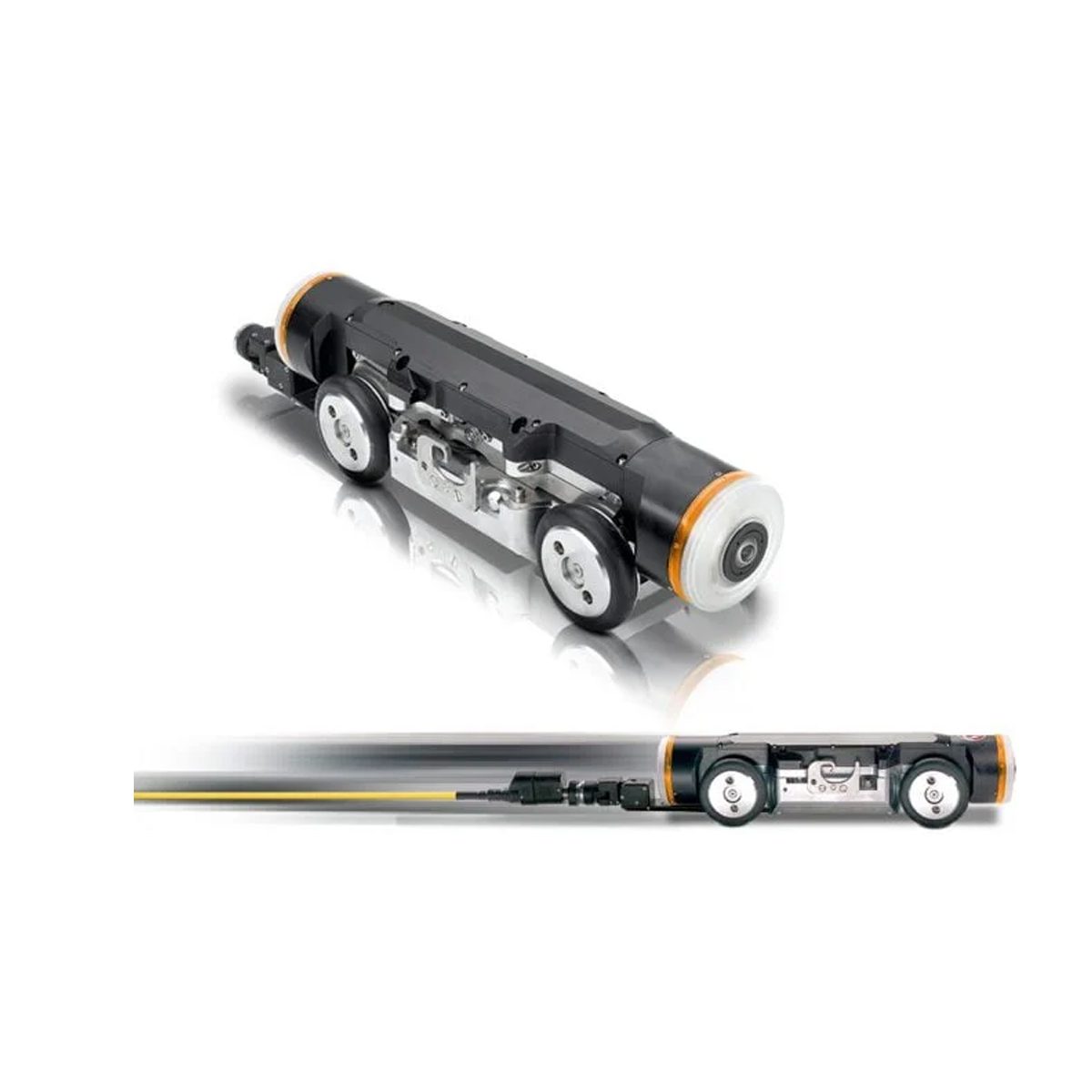

IBAK PANORAMO 4K Kanal Görüntüleme Cihazı

IBAK – Kanal görüntüleme cihazı
IBAK PANORAMO 4K sistemi

Boruların çok daha yüksek hızlarda taranmasını sağlayan, yüksek verimli kanalizasyon kontrolü için dünya çapında benzersiz bir tarayıcı teknolojisi ile donatılmıştır.

Açıklama

IBAK PANORAMO 4K Kanal Görüntüleme Cihazı

IBAK PANORAMO 4K sistemi, boruların çok daha yüksek hızlarda taranmasını sağlayan, yüksek verimli kanalizasyon kontrolü için dünya çapında benzersiz bir tarayıcı teknolojisi ile donatılmıştır.

Kanal Görüntüleme Cihazında Kanıtlanmış prensip

Geleneksel kanalizasyon kontrol sistemlerinden farklı olarak, IBAK PANORAMO, kameralı traktörün önünde ve arkasında bulunan 185 ° balık gözü lensli iki adet yüksek çözünürlüklü dijital fotoğraf makinesi kullanır. Balık gözü teknolojisinin kullanımı, son derece geniş açılı odak uzunlukları ile fotoğraf çekmeyi mümkün kılar.

Fotoğraflar 5 cm aralıklarla çekilir ve ön kameradaki fotoğraflar arka kameradaki karşılık gelen fotoğraflarla birleştirilir. Bu, küresel görüntüler olarak adlandırılanları üretir ve bunlar, oluşturulacak kanalın gerçek 3D iç görünümünü sağlar. Özel özellik, kanalın farklı perspektiflerden fotoğrafını çeken iki kameranın kullanılmasıdır. Sonuç olarak, örn. Analiz sırasında akış ile ve karşı yanlara bakabilirsin.

Bu şekilde oluşturulan görüntü dosyaları ile, bir nesneyi veya kusuru görüntülemek istediğiniz bakış açısı serbestçe seçilebilir ve ofiste sanal bir kanalizasyon denetimi de mümkündür. Bu nedenle, kusurların analizini yapan kişi, operatör olmak zorunda değildir. Kamera traktörünü durdurmak zorunda olduğunuz geleneksel teknolojiyle yapılan incelemenin aksine, IBAK PANORAMO herhangi bir duraklama olmaksızın bir bölümü tarar.

Borunun durumu ofiste taramadan farklı bir zamanda değerlendirilebilir. Bu sayede, kanalizasyon denetimleri için zaman çizelgelerini, kameranın her zaman, borudaki hasarların sayısına bakılmaksızın, aynı zaman süresine sahip olmak zorunda kalmadan durdurmak ve rapor etmek zorunda kalmadan planlamayı kolaylaştırır.

Kolaylık

Ek olarak, Bu, daha az zamanda çok daha fazla bölümün taranması ve sistem operatörünün de analizi yapmak zorunda olmadığı için farklı bir çalışma yapısının uygulanması olasılığını sunar. Kusurlar, ek yerleri veya bağlantılar 360 ° film temelinde verimli ve güvenilir bir şekilde değerlendirilebilir. Kanal Görüntüleme Cihazı

Alternatif olarak, iki boyutlu katlanmamış bir görünüm (borunun iç yüzeyinin açılmış görünümü), izleyicinin borunun durumunu hızlı bir şekilde gözden geçirmesini ve bireysel kusurlara hemen erişmesini sağlar. Ek olarak, yazılım araçları kullanılarak nesneler bu görünümde kolayca ölçülebilir. Ek yerleri veya bağlantılar, 360 ° film temelinde verimli ve güvenilir bir şekilde değerlendirilebilir. kanal görüntüleme cihazı

 Akan Su Tanınabilir mi?

Birçok kişi uzun yıllar PANORAMO teknolojisine aşina olmuştur. Ancak ilgilenen herkes tüm detayların farkında değildir. PANORAMO teknolojisinin dijital balıkgözü resimleriyle sunduğu benzersiz olanakların yanı sıra, PANORAMO dijital kameralarla, video modu tarama sırasında önemli konumlarda seçilebilir. Böylece akan su gibi hareketler de optimal olarak tanımlanabilir.

İnovasyon

Son birkaç yılda, PANORAMO ürün grubu kendini kanıtlamış teknolojisine dayanarak daha da geliştirildi. Sonuçta 4K çözünürlüğe sahip daha da parlak bir resim ortaya çıktı. 4K kısaltması, 4000 anlamına gelir ve yaklaşık yatay resim öğelerinin sayısı (4096 × 2160 piksel) anlamına gelir. Yani bu, çözünürlüğün tam HD kadar dört kat yüksek olduğu anlamına geliyor.

Böyle bir parlaklığa ulaşmak ve bu yüksek çözünürlüğün ekranda görüntülenmesine ve saklanmasına izin vermek için, fiber iletim yolu devrede. IBAK, tarihinde ilk kez, görüntülerin ve diğer verilerin iletimi için bir Gigabit Ethernet Standardı kullanılıyor. Bu teknoloji ile saniyede bir milyar bite kadar veri aktarım hızı (bir gigabit) mümkündür. IBAK, fiber optik teknolojisinin uygulanmasında çok uzun süreli deneyime sahip olduğundan, Gigabit Ethernet Standard 2 fiber optik iletkenleri de kabloda kullanılmıştır. Yeni PANORAMO jenerasyonunda, diğer birçok IBAK kamerada olduğu gibi, boru işleme ölçümü için bir 3D sensörün entegre edilmesi seçeneği de olacaktır.

IBAK PANORAMO 4K Kanal Görüntüleme Cihazı

IBAK PANORAMO 4K Kanal Görüntüleme Cihazı

Kanal Görüntüleme Cihazı

Uygun Yazılım Desteği

PANORAMO filmleri, IKAS EVOLUTİON, kanalizasyon analiz yazılımı ile optimal ve güvenilir bir şekilde kaydedilebilir. IKAS EVOLUTİON Operatöre, modern ve verimli bir kullanıcı rehberliği sunmaktadır. Sezgisel işletim prosedürleri sayesinde, kısa bir eğitim süresinden sonra, kullanıcı tüm karmaşıklıktaki kanalizasyon verilerinin edinimini ve analizini tamamen ele alabilir. IKAS EVOLUTİON, yaygın olarak kullanılan tüm kurallar ve standartlar için setler ve durum değerlendirmesi, müşteri gereksinimleri için – EN 13508-2’ye uygun olarak yapılandırılabilir. PANORAMO teknolojisi ile muayene iş istasyonu ofise taşınabilir. PANORAMO filmi sahada tarandıktan sonra, durum değerlendirmesiyle sınıflandırma, rehabilitasyon planlamasına kadar, daha fazla yerinde çalışma olmaksızın ofiste tüm diğer adımlar gerçekleştirilebilir.

Otomatik Boru Durumu Analizi Mümkün mü?

Son birkaç ayda, IBAK Analiz Desteği adı verilen bir inovasyon projesine başladı. Bu projenin amacı, PANORAMO teknolojisinin (yeni ve eski PANORAMO jenerasyonu) değerini önemli ölçüde artıracak olan boru durumunu otomatik olarak tanımlama olanağı sağlamaktır. İlk adım, kanalizasyondaki en yaygın nesneleri tanımlamak ve durumlarını otomatik olarak kaydetmek olacaktır. Otomatik olarak net bir şekilde tanımlanamayan kusurlar vurgulanır, böylece kullanıcı hataları daha hızlı ve hedefe yönelik olarak analiz edebilir. kanal görüntüleme cihazı.



Kanal Görüntüleme Cihazı

Bir Bakışta PANORAMO Avantajları

  • Mükemmel 360 ° 4K çözünürlük
  • Saniyede 35 cm yüksek hareket hızı
  • Herhangi bir duraklama olmaksızın hatların muayenesi
  • Yüksek hıza rağmen hareket belirsizliği olmaması (flaş teknolojisi)
  • Taranan 3D bölüm filmde serbestçe seçilebilir perspektif
  • Ofiste de sanal kanalizasyon denetimi
  • Denetim görevleri daha iyi planlanabilir
  • Daha iyi bir genel bakış için açılmış görünüm
  • Akan suyu tanımlamak için video modu
  • 3D GeoSense (isteğe bağlı)
