Yeni Nesil 80GHz Milimetre Dalga Teknolojisi
- ➤
Hassasiyet: ±2 mm yüksek doğruluk oranı. - ➤
Teknoloji: 77-81 GHz FMCW (Dar 3° ışın açısı). - ➤
Ölçüm Mesafesi: 100 metreye kadar geniş menzil. - ➤
Bağlantı: Bluetooth üzerinden kablosuz yapılandırma.
MW-10: 2-Telli (HART)
MW-11: 4-Telli (RS-485 Modbus)
MW-11: 4-Telli (RS-485 Modbus)
- Tahmini Teslimat : 4-6 hafta
- Depodan Teslim: Hızlı teslimat

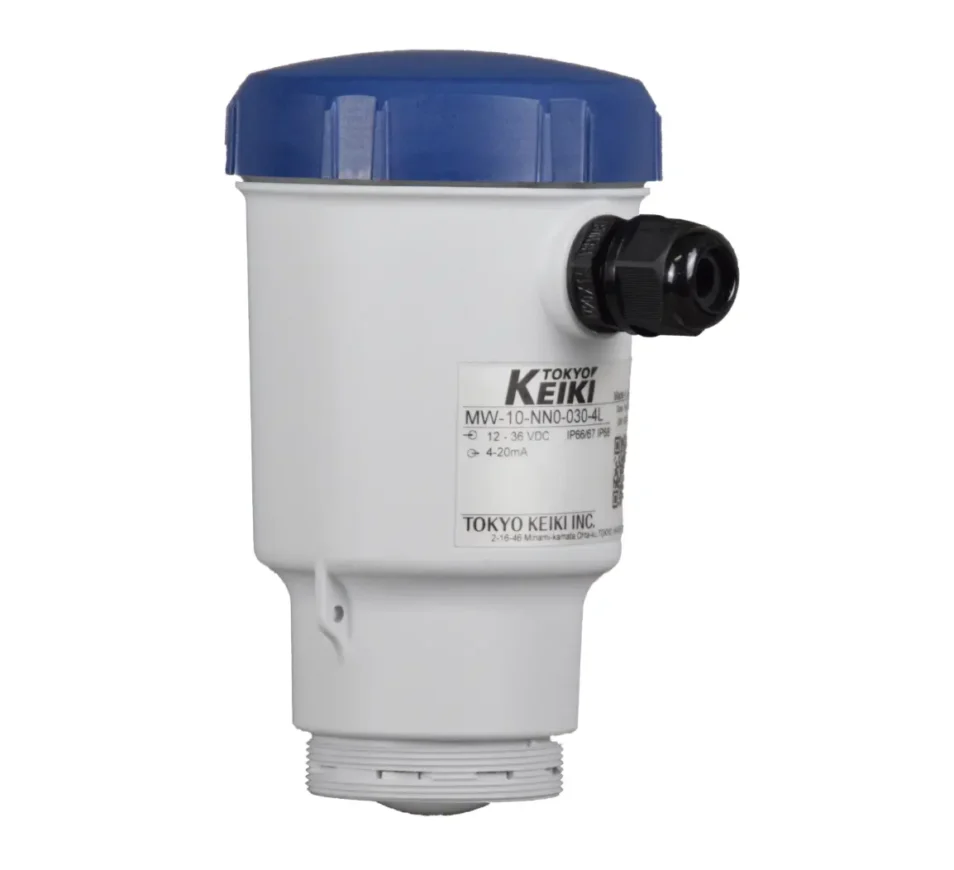

Tokyo Keiki MW-10 / MW-11
FMCW Temassız Radar Seviye Ölçer (77-81 GHz)
Tokyo Keiki MW-10/11 serisi, 77-81 GHz milimetre dalga frekans aralığında çalışan yeni nesil bir FMCW radar seviye sensörüdür. Dar ışın açısı (3°) sayesinde dar alanlarda ve karmaşık iç yapılara sahip tanklarda bile parazitlerden etkilenmeden kararlı ölçüm sağlar. Nehirler, barajlar ve kanallar gibi açık alanların yanı sıra endüstriyel proseslerde yüksek hassasiyetle sıvı seviyesi ve debi ölçümü için tasarlanmıştır.
Öne Çıkan Özellikler
✓ Yüksek Hassasiyet: ±2 mm doğruluk payı ile mükemmel ölçüm performansı.
✓ Geniş Ölçüm Aralığı: 100 metreye kadar (80mm anten ile) mesafe ölçümü.
✓ Bluetooth Bağlantısı: Akıllı telefon üzerinden kablosuz parametre ayarı ve izleme.
✓ Hızlı Devreye Alma: Sadece 5 saniyelik başlangıç süresi.
✓ Düşük Güç Tüketimi: Güneş paneli ile beslenen sistemler için ideal.
✓ Debi Hesaplama: Savaklar ve kanallar için entegre debi/hacim hesaplama modu.
Teknolojik Avantaj: 77-81 GHz frekansı, standart radarlara göre çok daha dar bir odaklama sağlar. Bu sayede tank duvarlarından veya iç engellerden kaynaklanan “gürültü” minimuma iner ve en zorlu yüzeylerde bile net bir eko alınır.
Teknik Özellikler
| Ölçüm Prensibi | FMCW (Frequency Modulated Continuous Wave) Radar |
|---|---|
| Çalışma Frekansı | 77 GHz – 81 GHz (Milimetre Dalga) |
| Ölçüm Aralığı | 0 – 10m / 15m / 30m / 50m / 100m (Modele bağlı) |
| Doğruluk | ± 2 mm |
| Işın Açısı | 3° (80mm Anten) / 6° (40mm Anten) |
| Çıkış (MW-10) | 4-20mA + HART / Bluetooth (2-Telli Sistem) |
| Çıkış (MW-11) | RS-485 / Bluetooth (4-Telli Sistem) |
| Koruma Sınıfı | IP67 / IP68 Uyumluluğu |
| Çalışma Sıcaklığı | -20°C ile +60°C arası |
Uygulama Alanları
- Nehir, Baraj ve Kanal Su Seviyesi İzleme
- Taşkın Uyarı ve Flood İzleme İstasyonları
- Atık Su Arıtma Tesisleri ve Kanalizasyon Sistemleri
- Endüstriyel Kimyasal Tanklar
- Açık Kanal Debi Ölçümü (Savak ve Flume Uygulamaları)
