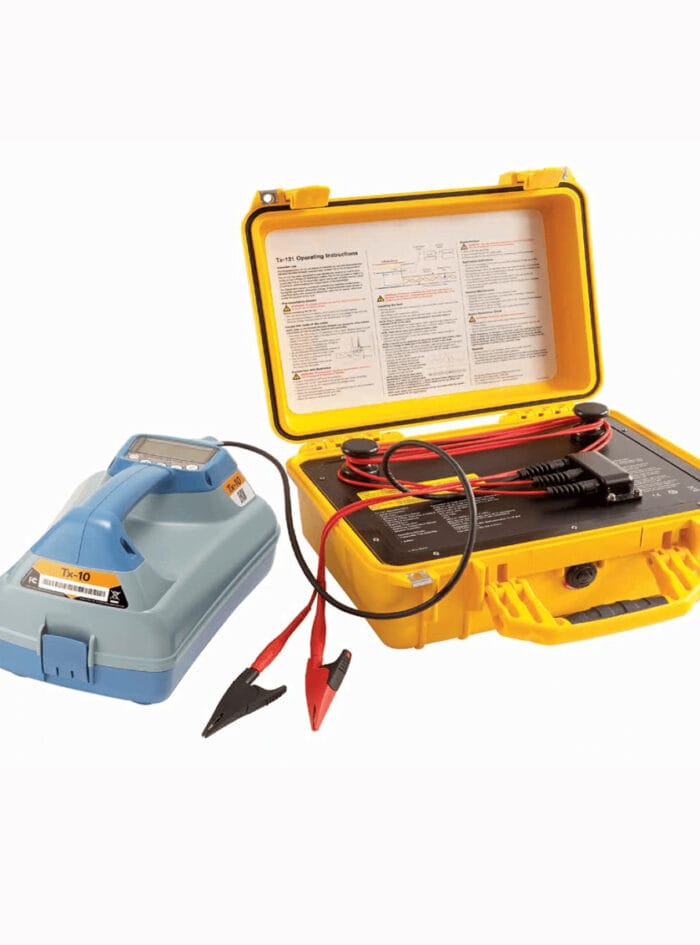

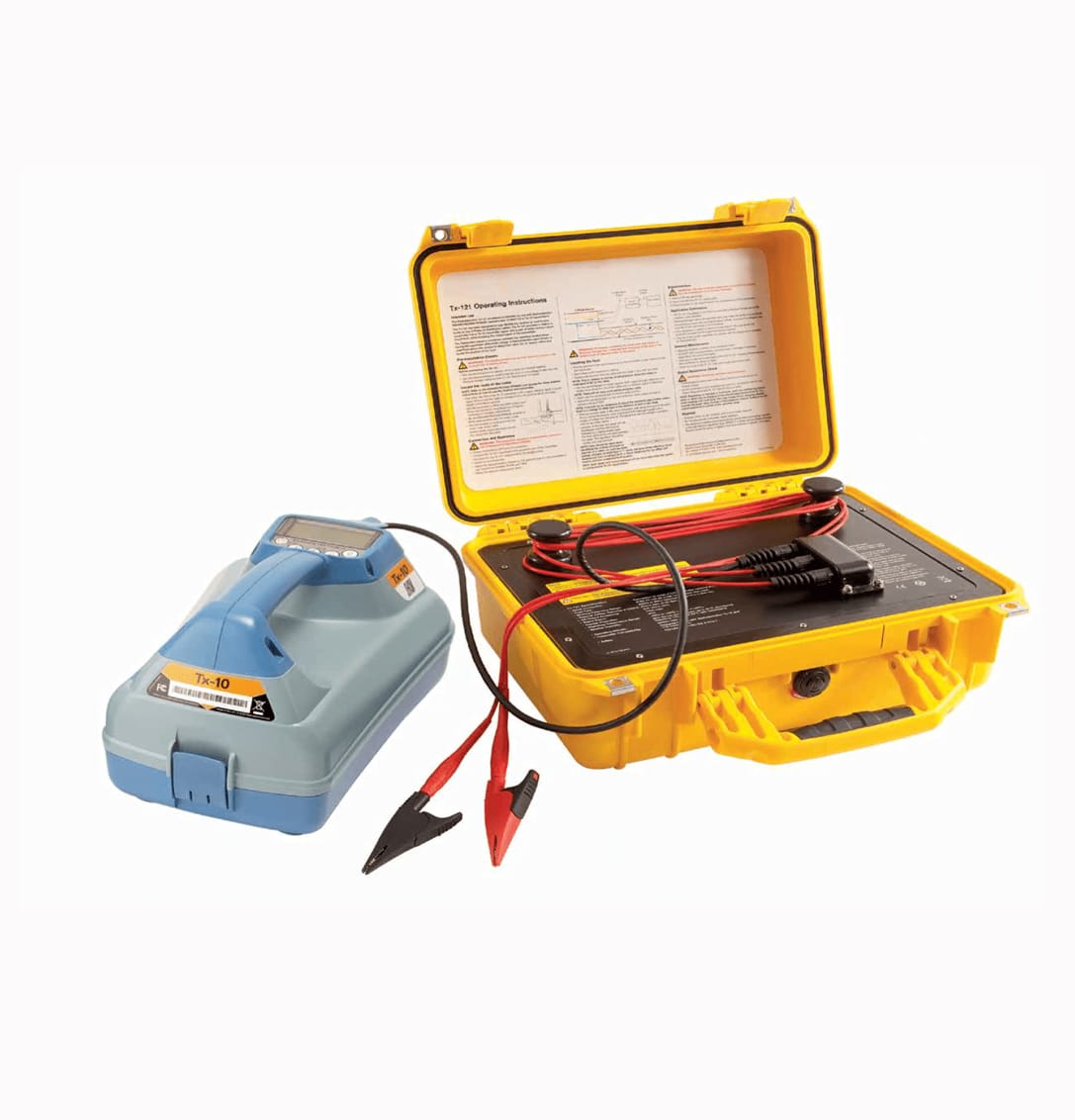

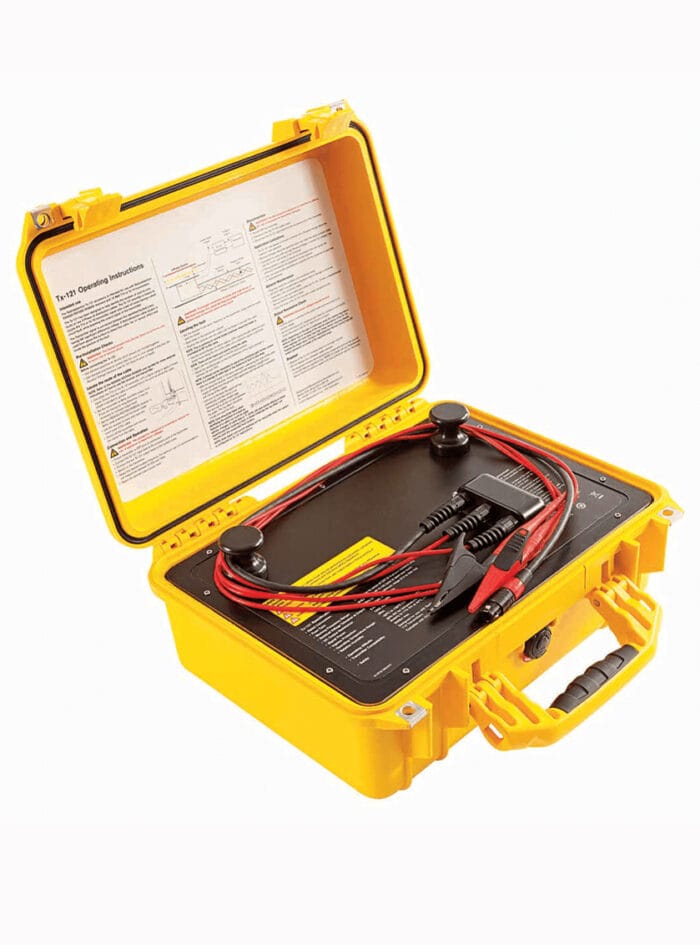

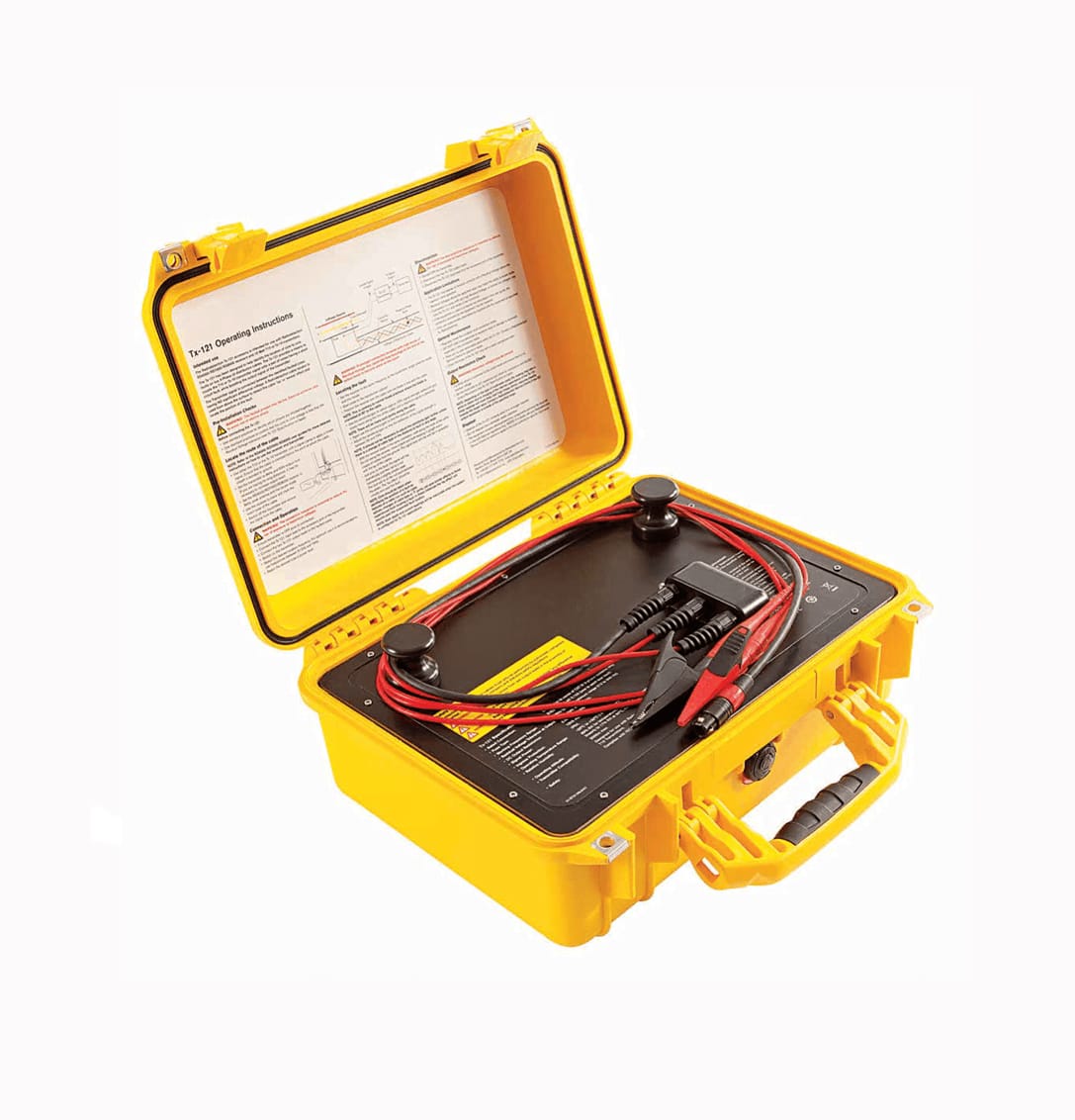

Tx-121™ yalıtım transformatörü
TX-121 Yalıtım Transformatörü – LV güç kablosu çekirdek-çekirdek kısa devre arıza bulma aksesuarı
TX-121 Nedir?
Tx-121 izolasyon transformatörü, bir Tx-10™ verici aksesuarı olup, çapraz sarmal tipi 3 fazlı düşük gerilim dağıtım kablolarında çekirdek-çekirdek kısa devre arızalarını bulmaya yardımcı olmak üzere tasarlanmıştır. Radiodetection’ın Tx-121 izolasyon transformatörü, gömülü, canlı veya hizmet dışı bir düşük gerilim kablosunun üzerinde bir çift kısa devre yapmış arızalı çekirdeğe bağlanarak, bir Tx-10 vericiden bir konum belirleme sinyali almak için kullanılabilir. Arızanın yeri daha sonra uygun bir Radiodetection Hassas Lokatörü kullanılarak belirlenebilir. Tx-121, keşif kazılarına ve “bulmak için kesme” izolasyon görevlerine olan ihtiyacı azaltmaya yardımcı olur, bu da onarımların maliyetini azaltır ve halka yönelik aksaklıkları en aza indirir.
*CAT IV ana devrelerine bağlanmak için derecelendirilmiştir, 230V faz-düzeyi arasında. Maksimum faz-faz gerilim farkı: 50/60Hz’de 3V rms.
ÇEKİRDEKLERDEN ÇEKİRDEKLERE HATA BULMA
Gömülü kablonun rotası belirlenip işaretlendikten sonra, Tx-121 hatalı çekirdeklerin üzerine bağlanır ve Tx-10 Tx-121 girişine bağlanır. Genellikle düşük frekanslı bir konum sinyali önerilir. Lokatörü kablonun rotasıyla aynı hizada bıçakla kullanarak, operatör bağlı çekirdeklerin kabloda dönüş yapmasıyla oluşan sinyal gücü düzenli değişimlerini takip edebilir – bu kablolama etkisi olarak bilinir. Bir arızanın konumu, göreceli sinyal gücünde bir düşüşle belirlenir. Kablo birleşimleri, Tx-10 verici ile birlikte Tx-121 kullanılarak da bulunabilir.
TX-121 İzolasyon Transformatörü Özellikleri:
- Derecelendirilmiş Gerilim: CAT IV, Faz-düzeyine kadar 230V’a kadar
- Maksimum Faz-Faz Gerilim Farkı: 50/60Hz’de 3V rms
- Tx-10™ verici ile kullanım için tasarlanmıştır.
- Dönüşümlü çekirdek tipi 3 fazlı düşük gerilim ana dağıtım kablolarında çekirdek-çekirdek kısa devre arızalarını bulmaya yardımcı olur.
- Gömülü, canlı veya hizmet dışı LV kablolarında kısa devre yapmış hatalı çekirdek çifti üzerine bağlantı için uygundur.
- Keşif kazılarına ve ‘bulmak için kesme’ izolasyon görevlerine olan ihtiyacı azaltır.
- Onarımlar sırasında halka yönelik aksaklıkları en aza indirir.
- Tx-10 verici ile birlikte kablo birleşimlerini bulmak için kullanılabilir.
