Endüstriyel tesislerin, gemilerin, köprülerin ve devasa boru hatlarının zamana ve doğa koşullarına karşı en büyük düşmanı korozyondur (paslanma ve aşınma). Gözle görülmeyen iç aşınmalar, zamanında tespit edilmediğinde büyük iş kazalarına, çevre felaketlerine ve milyonlarca liralık üretim kayıplarına yol açabilir. İşletmelerin bu tür riskleri sıfıra indirmek ve yapısal bütünlüğü korumak için başvurdukları en güvenilir yöntem ise ultrasonik kalınlık ölçüm teknolojisidir.

Bu detaylı rehberimizde; sektörün gizli kahramanı olan kalınlık ölçüm cihazı teknolojisinin ne olduğunu, bilimsel olarak nasıl çalıştığını, doğru kullanım adımlarını ve işletmeniz için en uygun cihazı nasıl seçeceğinizi tüm teknik detaylarıyla inceleyeceğiz.

Kalınlık Ölçüm Cihazı Nedir?

Kalınlık ölçüm cihazı, bir malzemenin (metal, plastik, cam vb.) bir yüzeyinden diğer yüzeyine kadar olan et kalınlığını, malzemeyi kesmeden veya parçalamadan ölçmeye yarayan elektronik bir test cihazıdır. Bu işleme endüstride Tahribatsız Muayene (NDT – Non-Destructive Testing) adı verilir.

Günümüzde en yaygın ve en hassas sonuç veren cihazlar, ses dalgaları ile çalışan ultrasonik kalınlık ölçüm cihazı modelleridir. Bu cihazlar, milimetrenin yüzde biri hassasiyetinde ölçümler yaparak malzemenin ne kadar aşındığını veya orijinal kalınlığını ne kadar koruduğunu anında tespit eder.

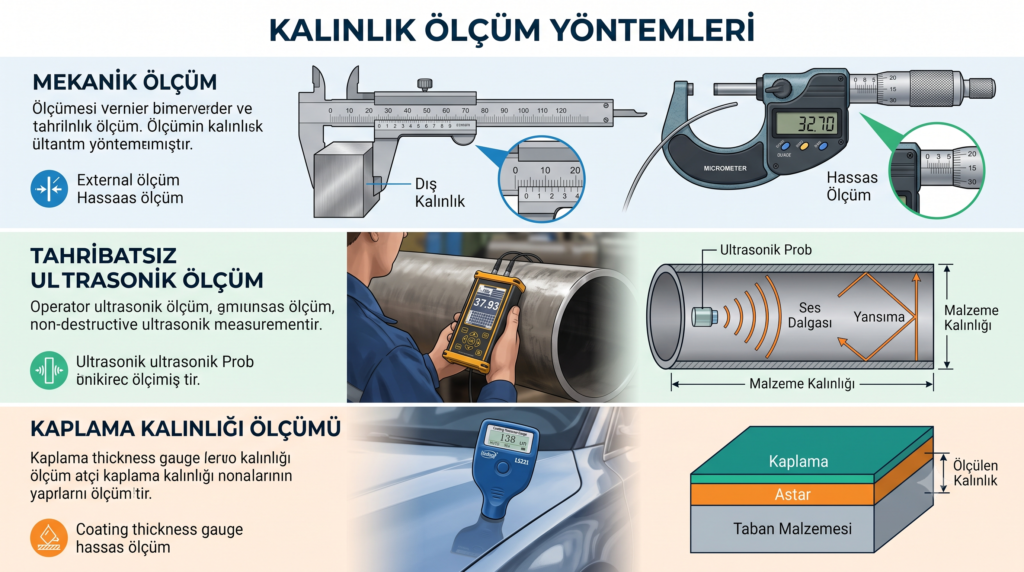

Ultrasonik Kalınlık Ölçüm Cihazı Nasıl Çalışır?

Ultrasonik cihazların kalbinde “piezoelektrik” adı verilen özel kristaller bulunur. Cihazın probu (sensörü) malzemeye temas ettirildiğinde şu süreç gerçekleşir:

1. Cihaz, insan kulağının duyamayacağı kadar yüksek frekansta (genellikle 1 MHz ila 20 MHz arası) kısa bir ultrasonik ses dalgası (puls) üretir.
2. Bu ses dalgası, malzemenin ön yüzeyinden içeri girer ve arka duvara (veya iç kısımdaki bir korozyon çukuruna) çarpıp yankı (echo) yaparak geri döner.
3. Cihazın mikroişlemcisi, ses dalgasının gidiş-dönüş süresini son derece hassas bir şekilde ölçer.
4. Her malzemenin (çelik, alüminyum, titanyum vb.) kendine özgü bir ses iletim hızı vardır. Cihaz, “Kalınlık = (Ses Hızı x Zaman) / 2” formülünü kullanarak et kalınlığını hesaplar ve dijital ekranda gösterir.

Gelişmiş Ölçüm Teknolojisi: Çoklu-Yankı (Multiple-Echo) Nedir?

Standart cihazların en büyük dezavantajı, ölçüm yapılacak yüzeyde boya veya epoksi kaplama varsa, boyayı da kalınlığa dahil etmesi ve hatalı sonuç vermesidir. Ancak Cygnus Instruments tarafından icat edilen Multiple-Echo (Çoklu Yankı) teknolojisi sayesinde cihaz, arka duvardan arka arkaya üç kez dönen yankıları analiz eder. Bu sayede malzemenin üzerindeki 20 mm’ye kadar olan kaplamayı ve boyayı tamamen görmezden gelerek sadece net metal kalınlığını ölçer. Bu teknoloji, boya kazıma maliyetini ve zaman kaybını ortadan kaldırır.

Ultrasonik Kalınlık Ölçüm Cihazı Nerelerde Kullanılır?

Korozyonun takip edilmesi gereken, basınç ve aşınmaya maruz kalan her sektörde kalınlık ölçüm cihazı zorunlu bir güvenlik ekipmanıdır. Başlıca kullanım alanları ve sektörler şunlardır:

• Denizcilik ve Gemi İnşa (Marine): Gemi gövdeleri, güverteler, perdeler, zincirler ve su altı liman yapılarının periyodik sörvey (klas) denetimlerinde.
• Petrol ve Doğalgaz (Oil & Gas): Rafinerilerdeki damıtma kuleleri, petrol depolama tankları, off-shore (açık deniz) platformları ve yüzlerce kilometrelik boru hatlarında korozyon tespiti.
• Enerji Santralleri: Buhar kazanlarının boruları, nükleer, termik ve rüzgar enerjisi tesislerindeki taşıyıcı çelik konstrüksiyonların yapısal analizleri.
• Madencilik ve Tehlikeli Alanlar: Konveyör bant sistemleri, iş makineleri kepçeleri ve patlayıcı gaz riski taşıyan maden ocaklarında (ATEX belgeli ex-proof cihazlar ile).
• Üretim ve Kalite Kontrol: Döküm ve dövme metal parçalarının, alüminyum gövdelerin ve basınçlı tüplerin üretim bandından çıkmadan önceki son kontrolleri.

Doğru Sonuç İçin Kalınlık Ölçüm Cihazı Nasıl Kullanılır?

Hassas bir ultrasonik kalınlık ölçüm işlemi gerçekleştirmek uzmanlık gerektirse de, modern cihazların kullanımı oldukça basitleştirilmiştir. İşlemi adım adım şu şekilde uygulayabilirsiniz:

1. Malzeme Hız Kalibrasyonu: Ölçülecek malzemeye (örneğin paslanmaz çelik) uygun ses hızı cihazın menüsünden seçilir. Gerekirse, bilinen kalınlıktaki bir test bloğu üzerinde referans ölçümü yapılarak cihaz kalibre edilir.
2. Yüzeyin Hazırlanması: Yüzeyde aşırı derecede kabarmış pas, yosun veya kir varsa bir tel fırça yardımıyla hafifçe temizlenir. (Multiple-Echo cihazlarda boyayı kazımaya gerek yoktur).
3. Kuplant (Ölçüm Jeli) Uygulaması: Ses dalgaları havada iletilmez. Probdan çıkan sesin malzemeye kayıpsız geçmesi için yüzeye ince bir tabaka ultrasonik kuplant (özel iletken jel, yağ veya su) sürülür.
4. Probu Yerleştirme ve Ölçüm: Prob, jelin üzerine dik (90 derece) bir açıyla ve sabit bir basınçla bastırılır. Ekranda okunan sabit değer, malzemenin et kalınlığıdır.
5. Veri Kaydı: Datalogger (veri kaydedici) özellikli cihazlarda bir tuşa basılarak ölçüm sonucu cihazın hafızasına kaydedilir ve daha sonra bilgisayara aktarılarak raporlanır.

Enermak Güvencesiyle En İyi Cygnus Kalınlık Ölçüm Cihazları

İşletmeniz için uzun ömürlü, doğru ölçüm yapan ve uluslararası sertifikalara (Lloyd’s Register, ABS vb.) sahip bir cihaz arıyorsanız, dünya lideri Cygnus Instruments cihazları en doğru tercihtir. enermak.com olarak Türkiye distribütörlüğünü üstlendiğimiz ve farklı ihtiyaçlara özel olarak geliştirilen Cygnus kalınlık ölçüm cihazı modellerimizi aşağıda inceleyebilirsiniz:

• Cygnus 6+ Pro Ultrasonik Kalınlık Ölçüm CihazıEn Gelişmiş Raporlama ve Analiz: Cygnus serisinin amiral gemisidir. A-tarama (A-Scan) ve B-tarama (B-Scan) özellikleri sayesinde malzemenin iç yapısının profilini anlık bir grafik olarak ekrana yansıtır. Kapsamlı veri kaydetme yeteneği sayesinde mühendisler ve profesyonel NDT uzmanları için üretilmiştir. Boya üzerinden ölçüm (Multiple-Echo), Single-Echo ve Echo-Echo modlarının tümünü destekler.
• Cygnus 4+ Genel Amaçlı Ultrasonik Kalınlık Ölçüm CihazıÇok Yönlü ve Kullanıcı Dostu: Tesis içerisindeki periyodik bakımlar için en ideal modeldir. Geniş renkli LCD ekranı, sıralı veri kaydetme (datalogging) özelliği ve dayanıklı dış kasası ile fabrikalarda, rafinerilerde ve boru hatlarında hızlı ve güvenilir denetimler yapmanıza olanak tanır.
• Cygnus 4 Kalınlık ÖlçerDayanıklı ve Temel Standart: Karmaşık veri kayıt özelliklerine ihtiyaç duymayan, sadece hızlı ve anlık okuma yapmak isteyen bakım ekipleri için tasarlanmıştır. Cygnus’un meşhur sağlamlığı ve Multiple-Echo (boya üzerinden ölçüm) teknolojisini ulaşılabilir bir paketle sunar. Toza ve suya karşı IP67 sertifikalıdır.
• Cygnus 2+ Ultrasonik Kalınlık Ölçüm CihazıZorlu Şartlar ve İple Erişim İçin Tasarlandı: Diğer cihazlardan en büyük farkı, ekranın cihazın ön yüzünde değil, prob girişinin hemen yanında (üst uçta) yer almasıdır. Bu ergonomik tasarım; iple tırmanan endüstriyel dağcıların, iskele üzerinde çalışanların veya dar alanlarda ölçüm yapan operatörlerin bileklerini bükmeden ekranı doğrudan okuyabilmesini sağlar.
• Cygnus Su Altı Kalınlık Ölçüm Cihazı (Underwater)Derin Suların Profesyoneli: Ticari dalgıçlar ve su altı bakım ekipleri için özel olarak tasarlanmıştır. Yüksek su basıncına dayanıklı yapısı sayesinde gemi altları, açık deniz rüzgar türbini ayakları, petrol platformları ve liman kazıklarının su altı korozyon denetimlerinde endüstri standardıdır. Kalın dalgıç eldivenleriyle dahi kolayca kullanılabilir.
• Cygnus 1 Ex Ultrasonik Kalınlık ÖlçerPatlayıcı Ortamlarda Maksimum Güvenlik: ATEX, IECEx ve UKEX sertifikalarına sahip “Kendinden Emniyetli” (Intrinsically Safe) bir cihazdır. Gaz sızıntısı riski olan petrokimya tesisleri, madenler, akaryakıt depoları ve kimyasal üretim tesisleri gibi Bölge 0 (Zone 0) alanlarında kıvılcım çıkarma riski olmadan güvenle kalınlık ölçümü yapar.

Hangi Cygnus Modelini Seçmeliyim? (Karşılaştırma Tablosu)

İhtiyaçlarınıza en uygun modeli belirlemek için aşağıdaki hızlı karşılaştırma tablosuna göz atabilirsiniz:

Sonuç ve İletişim

Üretim hatlarınızın veya tesisinizin güvenliğini şansa bırakmamak, uluslararası standartlarda korozyon denetimi yapmak için seçeceğiniz ultrasonik kalınlık ölçüm cihazı kalitesi doğrudan sonuçlara yansır. Cygnus Instruments ürünleri, İngiliz mühendisliği ile üretilmiş olup uzun yıllar bakım ekiplerinizin en güvenilir yardımcısı olacaktır.

Projenize, bütçenize ve çalışma sahanıza en uygun kalınlık ölçüm cihazını seçmek, ürünlerin teknik spesifikasyonları hakkında detaylı bilgi ve fiyat teklifi almak için hemen Enermak uzman ekibimizle iletişime geçin. Türkiye’nin her noktasına sunduğumuz satış ve teknik destek güvencesiyle yanınızdayız.
